VGA 모니터 커넥터 연결부 결선

Nightly Luna 2010. 10. 10. 22:48
http://ko.wikipedia.org/wiki/VGA_%EB%8B%A8%EC%9E%90
http://en.wikipedia.org/wiki/VGA_connector
아래 삼성 CRT 모니터에대한 VGA_connector 를 분석 해보았습니다.

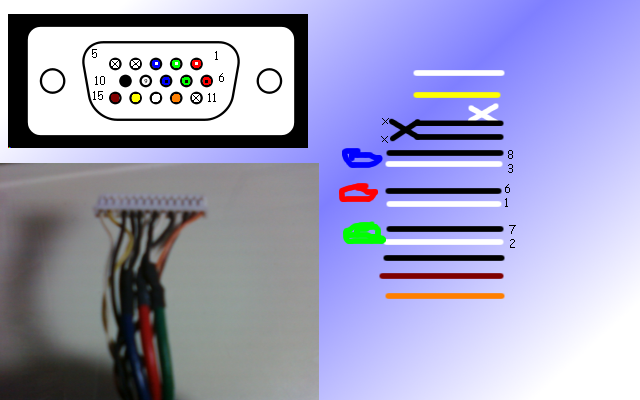

VGA 브라운관 전자총 보드 연결부와 커넥터 분석.

긴 말이 필요 없이 15핀을 사용하고, 9번 핀은 연결되지 않은 상태이며,
4,5,11 핀은 전원GND 와 같이 연결 되어 있었습니다.
핀이 부러진 경우 연장케이블과 고장난 그래픽카드 단자를 이용하여 새 단자를 만들수 있으며,
단자를 이용할경우 수리가 간단하여 요즘 널리 사용 되고 있습니다.
PS : 모니터 색상이 변할시, RGB 출력선의 문제가 아닌가 싶네요. ( 잘라보니 끊어져 있었습니다. )
